Rešitev za visoko natančno fino brušenje za kompresorje

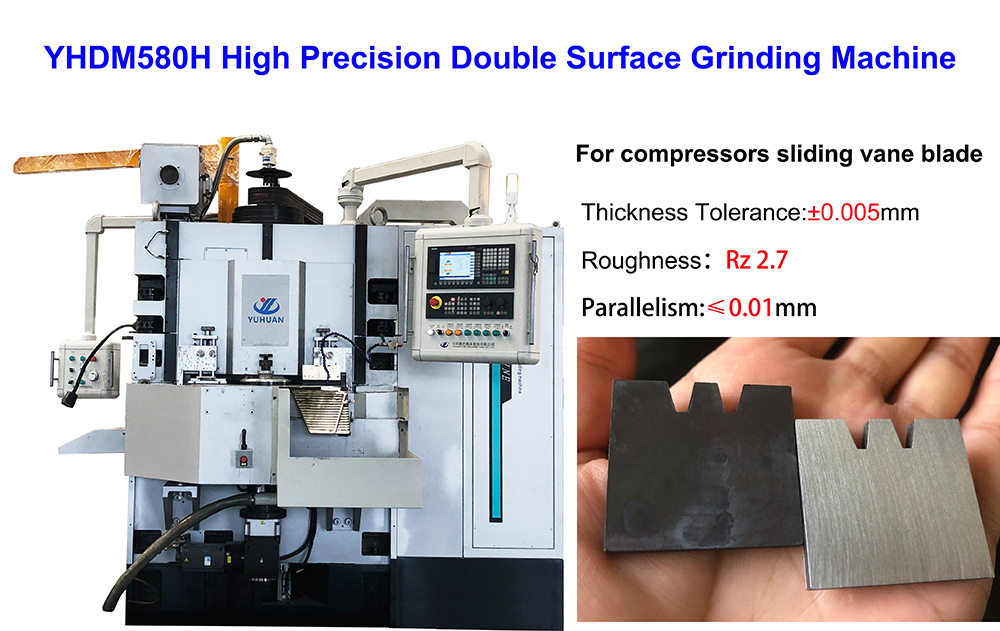

Model stroja: YHDM580H Stroj za brušenje z dvojnim diskom ;

Obdelovanec za površinsko brušenje: kompresorji z drsnimi lopaticami;

Zahteva: Toleranca debeline ±0.01 mm；Hrapavost Rz 3.0, Paralelizem≤0.01；

Realni rezultati:Toleranca debeline ±0.005 mm; Hrapavost Rz 2.7, Paralelizem≤0.008;

Kompresor z rotacijskimi drsnimi lopaticami je prostorninski stroj z neprekinjenim tokom. Tekočina (plin ali tekočina) iz dovoda vstopi v prostore med sosednjimi lopaticami, kjer se ujame. Ko se vrtenje nadaljuje, so lopatice prisiljene radialno navznoter in prostor med sosednjimi lopaticami se zmanjša, zaradi česar se tekočina stisne, preden se izpusti pri višjem tlaku. Dve ali več lopatic zagotavlja tesnjenje v območju med izpustom in vstopom. Aplikacije z razmerjem visokega tlaka lahko zahtevajo kar 20 ali 30 lopatic. Večina kompresorjev z lopaticami je omejena na tlake 150 psig (10.3 bara) ali manj. Čeprav so majhni in vsestranski, je njihov izkoristek nizek v primerjavi z batnimi kompresorji. Tehnologija rotacijskih drsnih lopatic je bila uporabljena za kompresijo zraka in plina, vakuumske storitve, črpanje tekočin in prenos razsutih trdnih snovi. Črpalka z drsnimi lopaticami je črpalka, v kateri so lopatice (= ploščati deli) glavni tesnilni element med sesanjem in izpustom področja. Črpalke z drsnimi lopaticami imajo vzmetne lopatice, ki se vrtijo znotraj ohišja črpalke za premikanje tekočin.
